1. 대기권 재진입 시 발생하는 극초음속 충격파와 플라즈마 가열 메커니즘
우주선이 지구 궤도 속도인 초속 약 7.5킬로미터 이상의 속도로 대기권에 진입할 때, 기체는 급격히 압축되며 보우 쇼크(Bow Shock)라고 불리는 강한 충격파를 형성합니다. 미국 우주항공 협회(AIAA)의 극초음속 유체 역학 논문에 따르면, 이 과정에서 공기 분자가 해리되고 이온화되어 플라즈마(Plasma) 상태가 됩니다. 이때 선체 표면 온도는 섭씨 1,700도 이상으로 치솟게 됩니다.
스타쉽(Starship)의 열차단 시스템인 써멀 프로텍션 시스템(Thermal Protection System)은 이 가공할 열에너지를 차단하는 방패 역할을 합니다. 사이언스 지에 게재된 재진입 물리 분석에 따르면, 열전달의 대부분은 복사 형태로 발생합니다. 따라서 타일의 표면은 높은 복사율(Emissivity)을 가져야 하며, 내부로는 열이 전도되지 않도록 극도로 낮은 열전도율인 써멀 컨덕티비티(Thermal Conductivity)를 유지해야 합니다. 이는 단순한 단열을 넘어 우주선의 구조적 무결성(Structural Integrity)을 지키는 핵심 공학적 과제입니다.
2. 고순도 소성 실리카(Sintered Silica) 소재의 다공성 구조와 검은색 코팅의 비밀
스타쉽에 사용되는 타일의 주성분은 고순도 소성 실리카(Sintered Silica, 신터드 실리카) 섬유입니다. 이 소재의 유료급 핵심 정보는 그 밀도와 구조에 있습니다. 타일 내부의 90퍼센트 이상은 공기로 채워진 다공성 구조를 가지고 있습니다. 실리카 섬유가 무질서하게 얽혀 있는 이 구조는 열의 이동 경로를 차단하여, 표면이 수천 도로 가열되어도 불과 몇 센티미터 아래의 선체는 안전한 온도를 유지하게 합니다.
타일 표면의 검은색 외층은 단순히 색상이 아니라 강화 유리에 가까운 반응성 경화 유리 코팅(Reaction Cured Glass Coating)입니다. 이 코팅은 재진입 시 발생하는 고온의 원자 상태 산소와 반응하여 타일이 산화되는 것을 방지합니다. 또한 검은색 코팅은 복사 에너지를 효율적으로 다시 우주 공간으로 방출하는 방사율 을 극대화합니다. 이는 소재 공학의 정점이며, 우주 왕복선 시절부터 검증된 기술을 SpaceX,가 현대적으로 재해석하여 양산 최적화를 달성한 사례입니다.

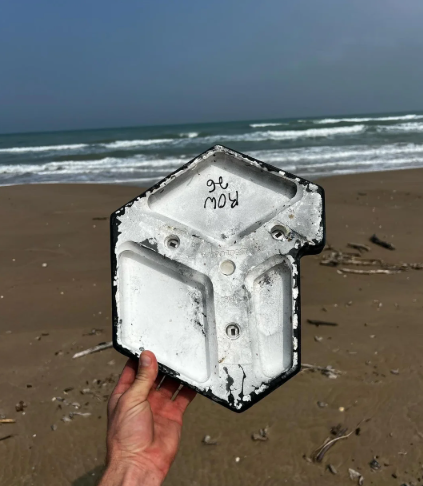

3. 육각형 헥사곤(Hexagon) 형상 채택의 기계적 이유와 유동 역학적 이점
스타쉽의 열차단 타일이 육각형(Hexagon) 형태를 띠는 것은 시각적 효과를 넘어선 정교한 유동 역학적 계산의 결과입니다. 과거 우주 왕복선이 사용했던 사각형 타일은 타일 사이의 틈새인 갭이 직선으로 길게 이어져 있어, 재진입 시 고온의 플라즈마가 이 틈을 타고 침투하는 플라즈마 패스(Plasma Paths) 현상이 발생할 위험이 컸습니다.
반면 육각형 구조는 플라즈마 유동의 직선적 흐름을 방해하여 열 침투 가능성을 획기적으로 낮춥니다. 또한 육각형은 평면뿐만 아니라 스타쉽 선체와 같은 곡면에서도 일정한 간격을 유지하며 효율적으로 배치될 수 있는 기하학적 이점을 가집니다. SpaceX의 기술 트래커들이 공개한 자료에 따르면, 수만 개의 타일이 각기 다른 곡률을 가진 선체 부위에 완벽하게 밀착되도록 설계되었으며, 이는 조립의 표준화를 통해 제조 비용을 절감하는 기반이 됩니다.
4. 기계적 고정 장치(Mechanical Fasteners)와 스터드(Stud) 용접 시스템의 혁신
과거의 열차단 시스템은 주로 특수 접착제(Adhesive)를 사용하여 타일을 부착했습니다. 하지만 접착 방식은 시간이 지남에 따라 경화되거나 열충격에 의해 탈락할 위험이 컸고, 교체 시에도 막대한 시간이 소요되었습니다. 스페이스 엑스는 이를 해결하기 위해 기계적 고정 방식인 매카니컬 패스너(Mechanical Fasteners) 시스템을 도입했습니다.
선체인 스테인리스 스틸 표면에 수많은 작은 금속 기둥인 스터드(Stud)를 용접하고, 타일 뒷면의 고정 장치를 이 스터드에 끼워 넣는 방식입니다. 이 방식은 열팽창 계수(Coefficient of Thermal Expansion)의 조절에 있습니다. 극저온의 연료를 담은 선체는 수축하고 재진입 시의 외벽은 팽창하기 때문에, 타일과 선체 사이에 유연한 움직임을 보장하는 핀(Pin) 시스템이 필수적입니다. SpaceX는 타일 아래에 사필(Saffil)과 같은 세라믹 펠트(Ceramic Felt) 층을 두어 완충 작용과 2차 단열을 동시에 수행하며, 이는 타일의 탈락 방지인 리텐션(Retention) 성능을 비약적으로 향상시켰습니다.
5. 실제 비행 테스트를 통한 보완: 비행 4차(IFT-4) 및 5차(IFT-5) 데이터 분석
최근 진행된 스타쉽의 통합 비행 테스트(Integrated Flight Test)는 열차단 시스템의 실전 성능을 검증하는 중요한 무대였습니다. 일론 머스크의 X 계정과 기술 포럼에 공개된 자료에 따르면, 초기 비행에서는 타일 탈락 문제가 발생하여 플랩(Flap) 부분의 선체가 일부 소실되는 아찔한 상황이 있었습니다.
하지만 SpaceX는 실패를 데이터로 환산하는 빠른 반복(Iteration) 방식을 통해 즉각 보완에 나섰습니다. 타일 부착의 강도를 높이기 위해 더 강력한 용접 기법을 도입하고, 플랩 힌지(Hinge)와 같이 열에 취약한 부위에는 보강용 단열재를 추가했습니다. 특히 타일의 두께를 부위별로 차등 설계하여 무게 효율성을 높이는 최적화 과정은 항공우주 분야에서 가장 정교한 질량 효율화(Mass Optimization) 사례로 손꼽힙니다. 이러한 실전 데이터 기반의 수정은 스타쉽이 완전 재사용성을 달성하는 데 있어 가장 신뢰성 있는 근거가 됩니다.
결론적으로 스타쉽의 열차단 타일 시스템은 단순히 열을 막는 도구가 아니라, 우주 운송의 비용 혁명을 이끄는 핵심 인프라스트럭처(Infrastructure)입니다. 일론 머스크가 지향하는 목표는 발사 후 정비 없이 즉시 재발사가 가능한 턴어라운드(Turnaround) 시간의 단축입니다. 이를 위해서는 수만 개의 타일이 단 하나도 떨어지지 않고 반복적인 비행을 견뎌내야 합니다.
2025년에 이룬 많은 성과는 2026년 빛을 내기 시작 할 것입니다. 향후 발사체 시험을 통해 많은 데이터를 얻고, 우리나라의 발사체 시장도 큰 성과를 이루었으면하는 작은 바램이 있습니다. 물론 시장의 규모와 기술력의 부재는 존재합니다. 앞으로 나가는데 너무 높은 이상향보다는 하나하나씩 과제를 해결하여 기초를 잘 다지고 성공률을 높여 우주항공 산업이 좀 더 부흥했으면 합니다.
